เครื่องจักรเดินอยู่ทุกวัน จุดอันตรายถูกครอบไว้ดีพอหรือยัง?
สายพาน เฟือง ใบมีด หรือเพลาหมุน เป็นจุดที่เกิดอุบัติเหตุในโรงงานบ่อยที่สุดจุดหนึ่งครับ แค่ชายเสื้อ ถุงมือ หรือนิ้วเข้าไปใกล้นิดเดียว เครื่องก็อาจดึงเข้าไปได้ภายในเสี้ยววินาที
ทางแก้พื้นฐานที่โรงงานส่วนใหญ่ใช้คือติดตะแกรงครอบ (Machine Guard) ปิดจุดอันตรายไว้ แต่ตะแกรงครอบจะช่วยได้จริงก็ต่อเมื่อเลือกขนาดช่อง ลวด และระยะติดตั้งให้ถูกต้องเท่านั้นครับ ถ้าช่องใหญ่เกินไปหรือติดชิดเกินไป มือก็ยังลอดเข้าไปถึงจุดอันตรายได้อยู่ดี
วันนี้ทีมงานกรุงเทพไวร์เวิร์คจะพาทุกท่านไปดูวิธีเลือกตะแกรงครอบเครื่องจักรให้ปลอดภัยและใช้งานได้จริงครับ จะเป็นยังไงไปดูกันเลย!
จุดไหนบ้างที่ควรมีตะแกรงครอบ?
ก่อนเลือกตะแกรง ลองเดินสำรวจเครื่องจักรในโรงงานก่อนครับ จุดที่ควรมีการครอบป้องกันได้แก่
จุดส่งกำลัง เช่น สายพาน มู่เล่ย์ โซ่ เฟือง และเพลาหมุน ซึ่งเป็นจุดที่ดึงชายเสื้อหรือมือเข้าไปได้ง่ายที่สุด
จุดทำงานของเครื่อง เช่น บริเวณใบมีด ใบเลื่อย หรือแม่พิมพ์ ที่มีการตัด เจาะ หรือกดอัด
จุดหนีบ (Pinch Point) บริเวณที่ชิ้นส่วนสองชิ้นเคลื่อนที่เข้าหากัน เช่น ลูกกลิ้งคู่ หรือสายพานลำเลียงตรงจุดเข้าลูกกลิ้ง

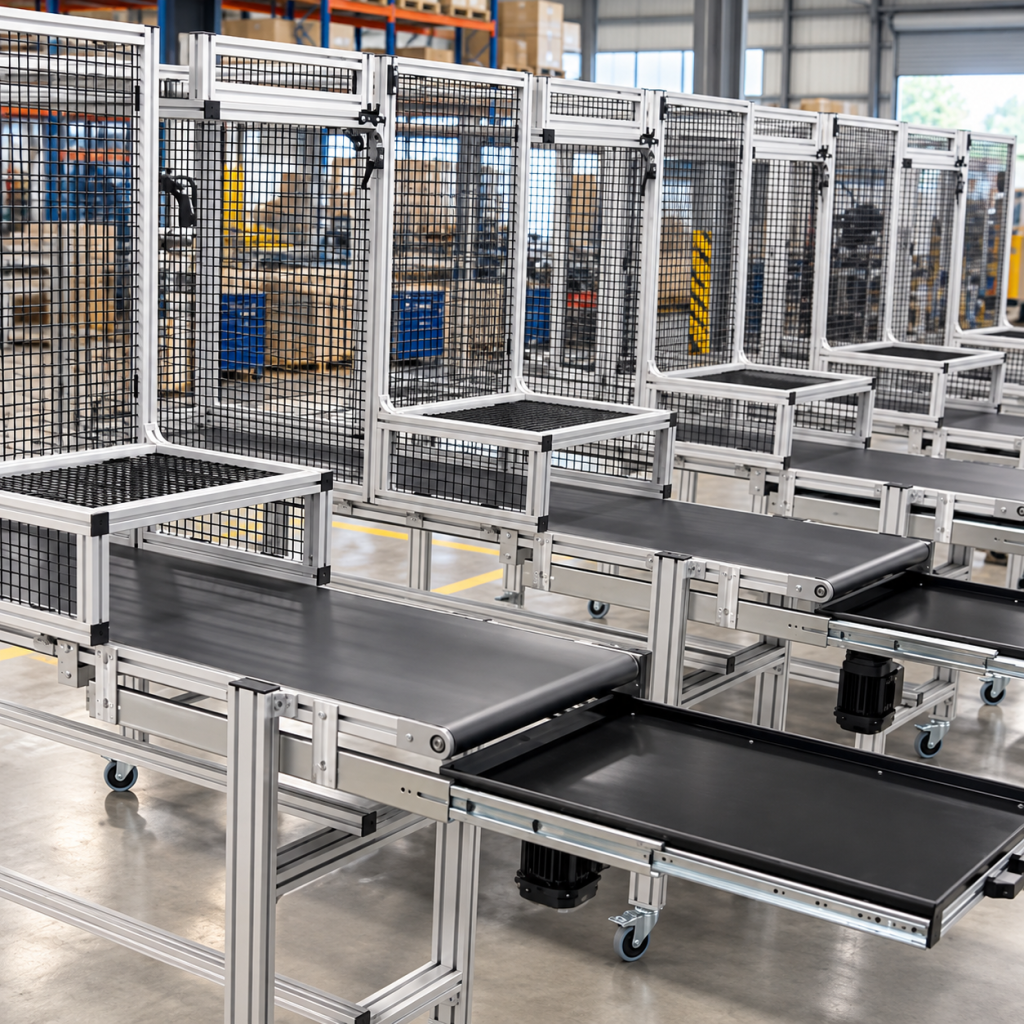

รอบตัวเครื่องและโซนทำงานของหุ่นยนต์ พื้นที่ที่ไม่ควรมีคนเดินเข้าไปขณะเครื่องทำงาน
ทำไมต้องใช้ตะแกรง ไม่ใช้แผ่นเหล็กทึบ?
ระบายความร้อน มอเตอร์และสายพานต้องการลมผ่าน ถ้าครอบด้วยแผ่นทึบ เครื่องจะร้อนเร็ว และอาจกระทบอายุการใช้งานของชิ้นส่วนครับ
มองเห็นการทำงาน ช่างเห็นสายพาน โซ่ หรือเฟืองได้โดยไม่ต้องถอดครอบ ตรวจเจอความผิดปกติได้เร็ว เช่น สายพานหย่อนหรือเริ่มแตก
น้ำหนักเบา ถอดออกมาซ่อมบำรุงได้ง่ายกว่าแผ่นทึบขนาดเท่ากัน
ไม่สะสมเศษและฝุ่น เศษวัสดุและฝุ่นไม่ค้างอยู่ด้านในมากเท่าครอบทึบ ทำความสะอาดง่ายกว่าครับ
หัวใจของการเลือก: ขนาดช่อง vs ระยะห่าง
หลักง่ายๆ คือ ยิ่งช่องตะแกรงใหญ่ ยิ่งต้องติดห่างจากจุดอันตรายมากขึ้น เพราะนิ้วหรือมือลอดเข้าไปได้ลึกขึ้นครับ หลักการนี้เป็นแนวทางเดียวกับมาตรฐานความปลอดภัยเครื่องจักรสากล (ISO 13857)
| รูปแบบการติดตั้ง | ขนาดช่อง | ข้อดี |
|---|---|---|
| ครอบชิดกับจุดอันตราย | ต้องเล็ก จนนิ้วลอดเข้าไปไม่ได้ | ใช้พื้นที่น้อย ครอบเฉพาะจุด |
| รั้วกั้นรอบเครื่อง ห่างออกมา | ใหญ่ขึ้นได้ | ประหยัด ระบายลมดีกว่า มองเห็นชัด |
สำคัญ: ก่อนสั่งผลิต ควรให้เจ้าหน้าที่ความปลอดภัย (จป.) ของโรงงานกำหนดขนาดช่องและระยะติดตั้งตามมาตรฐานที่โรงงานใช้ แล้วส่งสเปคมาให้เราผลิตตามนั้นครับ เพราะเครื่องจักรแต่ละแบบมีลักษณะความเสี่ยงต่างกัน
ตะแกรงสาน หรือ ตะแกรงอาร์ค?
| หัวข้อ | ตะแกรงสาน | ตะแกรงอาร์ค |
|---|---|---|
| ช่องเล็กสุด | 6 มม. | 15 มม. |
| ขนาดลวด | #17–#6 | #14–#6 |
| ผิวหน้า | มีลอนตามจุดขัด | เรียบ |
| เหมาะกับ | ครอบชิดจุดอันตราย ต้องการช่องเล็ก | รั้วกั้นรอบเครื่อง แผงใหญ่ ประกอบกับโครงง่าย |

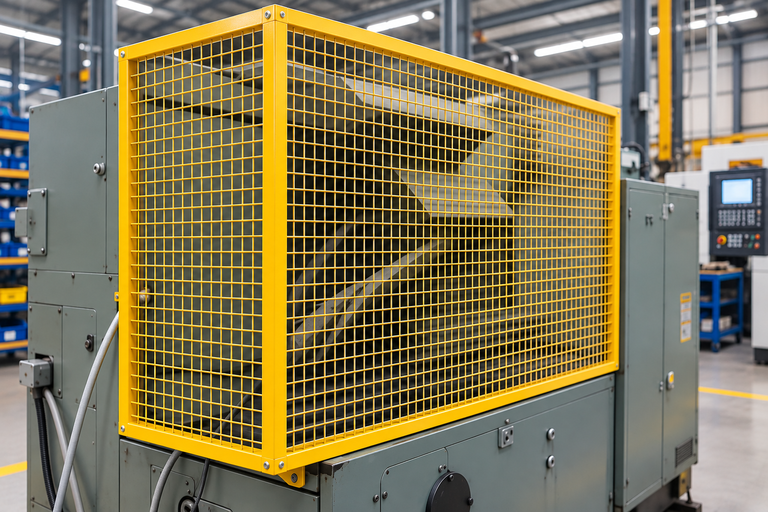

ตะแกรงสาน: เหมาะกับการครอบชิด
ทำช่องเล็กได้ถึง 6 มม. และวัดช่องได้แม่น ±1 มม. ครับ จึงเหมาะกับครอบสายพาน โซ่ และเฟือง ที่ต้องติดใกล้จุดอันตราย และต้องการช่องเล็กพอที่นิ้วลอดเข้าไปไม่ได้

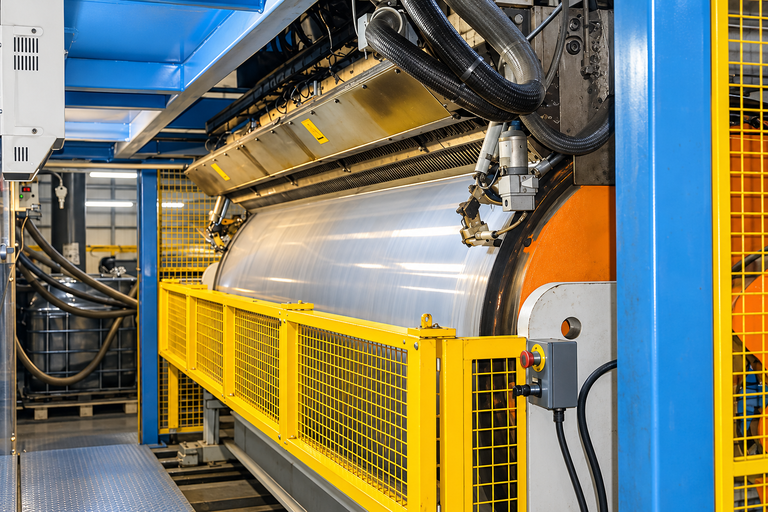

ตะแกรงอาร์ค: เหมาะกับรั้วกั้นรอบเครื่อง
แผงเรียบ แข็ง คงรูป ยึดเข้ากับโครงเหล็กได้ง่ายครับ เหมาะกับการทำรั้วกั้นรอบเครื่องจักร โซนหุ่นยนต์ หรือโซนอันตรายที่ติดตั้งห่างจากจุดเคลื่อนที่ออกมา

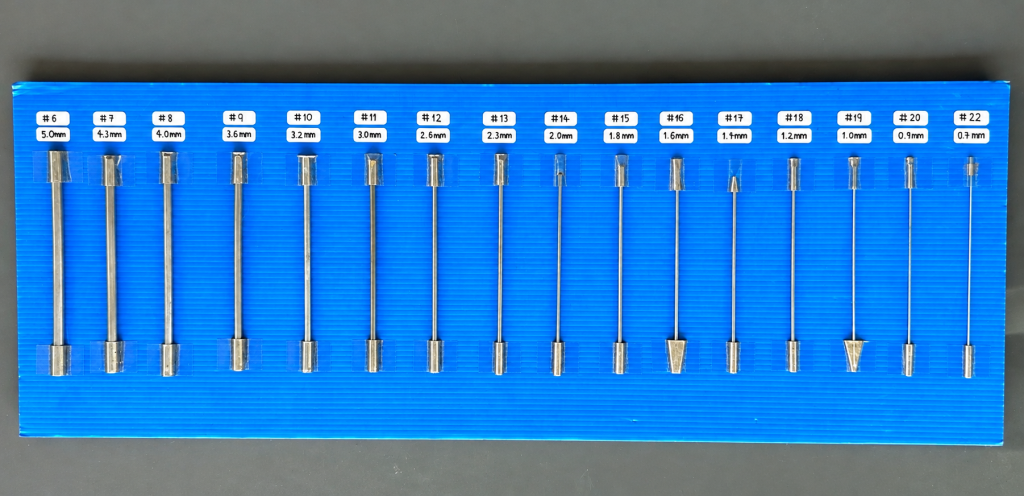

เลือกเบอร์ลวดยังไง?
ครอบที่ถอดเข้าออกบ่อย หรือมีโอกาสโดนกระแทก เลือกลวดเบอร์ต่ำ (ลวดหนา) ครอบจะไม่บุบง่าย และคงรูปได้นาน
ครอบที่ติดตายและไม่ค่อยโดนอะไร ใช้ลวดบางลงได้ ช่วยลดน้ำหนักและงบประมาณครับ
ข้อควรรู้: ช่องเล็กทำได้เฉพาะลวดบางเท่านั้น เช่น ช่อง 6 มม. มีลวดแค่ #14–#17 ส่วนลวดหนา #6–#7 มีเฉพาะช่อง 38 มม. ขึ้นไป ดังนั้นถ้าต้องการทั้งช่องเล็กและแข็งแรง ให้เสริมโครงเหล็กรอบแผงแทนการเพิ่มความหนาลวดครับ
เลือกผิวยังไง?
| สภาพพื้นที่ | ผิวที่แนะนำ |
|---|---|
| ในอาคาร พื้นที่แห้ง | ลวดชุบกัลวาไนซ์ ประหยัดและทนสนิมพอ |
| โรงงานอาหาร พื้นที่ล้างน้ำบ่อย | ลวดสแตนเลส ทนสนิมกว่า ทำความสะอาดง่าย |
| พื้นที่มีสารเคมีหรือไอกรด | ลวดสแตนเลส |
ติดตั้งยังไงให้ครอบทำหน้าที่ได้จริง
ยึดให้แน่น ถอดได้ด้วยเครื่องมือเท่านั้น ครอบที่ถอดด้วยมือเปล่าได้ง่าย มักถูกถอดทิ้งไว้แล้วไม่ใส่กลับครับ ควรยึดด้วยน็อตหรือสลักที่ต้องใช้เครื่องมือ
ปิดช่องรอบขอบให้หมด ระวังช่องว่างระหว่างขอบครอบกับตัวเครื่อง ด้านบน ด้านล่าง และด้านข้าง เพราะมือหรือแขนอาจลอดเข้าไปทางนั้นแทน
ใส่กรอบเหล็กรอบแผง ช่วยให้ตะแกรงคงรูป ไม่โก่งเมื่อมีคนพิงหรือโดนกระแทก และขอบไม่คมบาดมือช่าง
ไม่ขวางงานซ่อมบำรุงและการหล่อลื่น ถ้ามีจุดที่ต้องเติมจาระบีหรือตรวจเช็กบ่อย ออกแบบช่องหรือบานเปิดเฉพาะจุดไว้ จะได้ไม่ต้องถอดทั้งครอบ
ข้อผิดพลาดที่พบบ่อย
ใช้ช่องใหญ่แต่ติดชิดจุดอันตราย นิ้วยังลอดเข้าไปถึงสายพานหรือเฟืองได้ ครอบมีไว้แต่ไม่ได้กันจริงครับ
ใช้ลวดบางในจุดที่โดนกระแทกบ่อย ครอบบุบ เบี้ยว ช่องกว้างขึ้น จนกันไม่ได้ตามที่ออกแบบไว้
ใช้กัลวาไนซ์ในพื้นที่ล้างน้ำทุกวัน ขึ้นสนิมเร็ว ต้องเปลี่ยนบ่อย ในโรงงานอาหารยังเสี่ยงปนเปื้อนด้วย
ถอดครอบแล้วไม่ใส่กลับ ปัญหาที่พบมากที่สุดครับ ควรมีรอบตรวจเช็กว่าครอบทุกจุดอยู่ในตำแหน่งก่อนเดินเครื่อง
ข้อมูลที่ต้องส่งให้เราตอนขอราคา
- ขนาดแผ่นที่ต้องการ (กว้าง × ยาว) และจำนวน
- ขนาดช่อง (วัดช่องด้านใน ไม่รวมลวด)
- เบอร์ลวด หรือบอกลักษณะงาน ให้ทีมงานช่วยแนะนำ
- ชนิดลวด: ชุบกัลวาไนซ์ หรือสแตนเลส
- รูปเครื่องจักรหรือจุดที่จะติด (ถ้ามี)
คำถามที่พบบ่อย (FAQ)
Q: ตะแกรงครอบเครื่องจักรต้องใช้ช่องขนาดเท่าไหร่?
ขึ้นอยู่กับระยะห่างระหว่างตะแกรงกับจุดอันตรายครับ ยิ่งติดชิด ยิ่งต้องใช้ช่องเล็ก แนะนำให้ จป. ของโรงงานกำหนดตามมาตรฐานที่ใช้ แล้วส่งสเปคมาให้ทีมงานผลิตได้เลย
Q: ตะแกรงสานช่องเล็กสุดได้เท่าไหร่?
ทำได้เล็กสุด 6 มม. ครับ ส่วนตะแกรงอาร์คเล็กสุด 15 มม.
Q: อยากได้ช่องเล็กแต่ลวดหนาได้ไหม?
ช่องเล็กทำได้เฉพาะลวดบางครับ เช่น ช่อง 6 มม. มีลวด #14–#17 ถ้าต้องการความแข็งแรงเพิ่ม แนะนำเสริมโครงเหล็กรอบแผงแทน
Q: โรงงานอาหารควรใช้ลวดแบบไหน?
แนะนำสแตนเลสครับ ทนการล้างน้ำและสารทำความสะอาดได้ดีกว่า และไม่ขึ้นสนิมปนเปื้อนสินค้า
Q: สั่งตัดตามขนาดเครื่องได้ไหม?
ได้เลยครับ ส่งขนาดแผ่น ขนาดช่อง เบอร์ลวด และชนิดลวดมาให้ทีมงาน หรือส่งรูปจุดที่จะติดมาให้ช่วยแนะนำก็ได้ครับ
สรุป
ตะแกรงครอบเครื่องจักรที่ดี ต้องกันมือได้จริง ระบายความร้อนได้ และถอดซ่อมบำรุงได้สะดวกครับ
- ครอบชิดจุดอันตราย → ตะแกรงสานช่องเล็ก
- รั้วกั้นรอบเครื่อง → ตะแกรงอาร์ค
- ช่องใหญ่ = ต้องติดห่างขึ้น ให้ จป. กำหนดระยะก่อนสั่ง
- พื้นที่เปียกหรือมีสารเคมี → สแตนเลส
